RG 58视频线
实芯聚乙烯绝缘聚氯乙烯护套同轴电缆
型号规格：RG58（50-3细缆）
产品名称：实芯聚乙烯绝缘聚氯乙烯护套同轴电缆
执行标准：美国MIL-C-17标准和凌宇公司企业标准
详细介绍
参数表
1
、应用：
主要用于基带信号传输，支持1到20兆赫的带宽。50欧姆同轴线是为电信设备、移动基站和卫星通讯系统连接设备及天线设计。
2

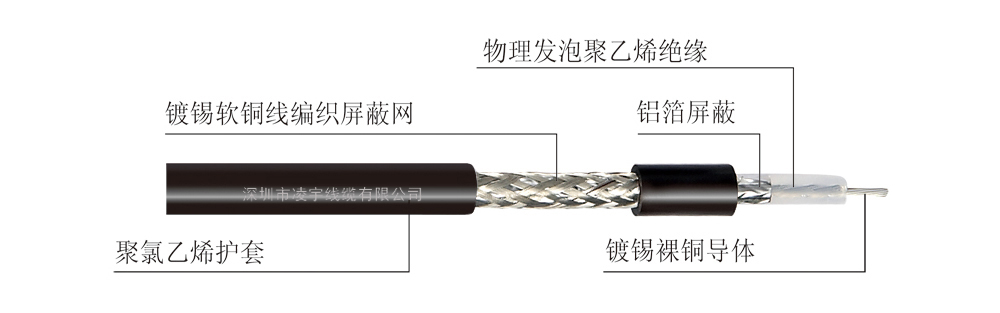

、产品说明：
◆特性阻抗：50Ω
◆使用多支镀锡软铜丝绞合导体
◆实芯聚乙烯绝缘,聚氯乙烯护套
◆铝箔屏蔽加镀锡软铜线编织屏蔽
◆适宜在-25℃~+70℃条件下使用
50欧姆实芯聚乙烯绝缘聚氯乙烯护套同轴电缆综合参数（一）
型 号 规 格
内导体 结 构 No./mm
编织网屏蔽层
绝缘外径 mm
护套外径 mm
200MHz 特性阻抗 Ω
产品参考标准
n根×0.12mm或0.10mm
屏蔽类型
RG 58
19/0.18
96
铝箔+镀锡铜网
5.00±0.20
4.00±0.20
50±3.0
美国MIL-C-17F 及凌宇公司企业标准
50欧姆实芯聚乙烯绝缘聚氯乙烯护套同轴电缆综合参数（二）
型 号 规 格
内导体 电 阻 Ω/km
20℃时衰减常数≤dB/100m
20℃最小 绝缘电阻 ΜΩ/km
屏蔽衰减200MHz ≥dB
回波损耗
1MHz
5MHz
10MHz
50MHz
200MHz
VHF ≥dB
UHF ≥dB
RG 58
42.24
1.9
4.3
5.9
12.5
24.5
5000
60
20
18
